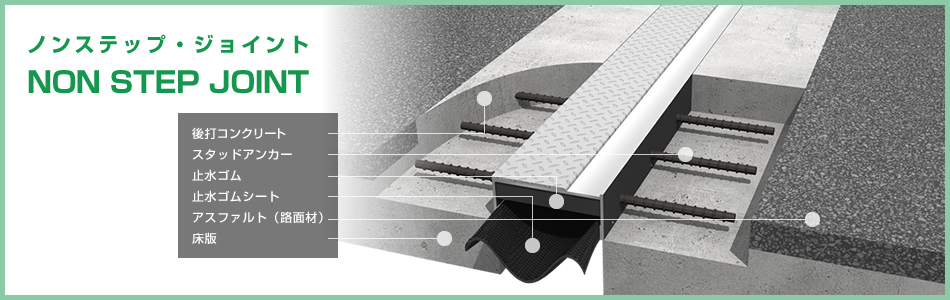

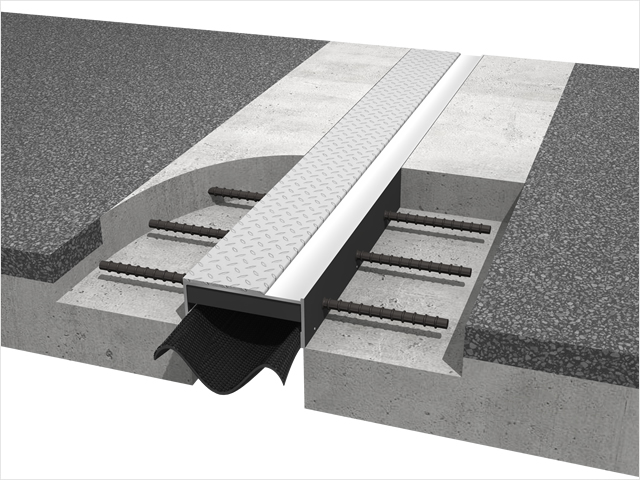

ノンステップ・ジョイント

身近に利用する歩道、駅、公園で歩行者の安全を最優先に考えたバリア・フリー型伸縮装置です。

意匠登録番号1071315号

施工事例

ダブル止水構造 接続等について(100%完全非排水構造)

ジョイント部に埋め込まれた止水ゴム(一次止水)とプレート下部を覆う止水ゴムシート(二次止水)とのダブル止水構造(特許取得)により、100%完全非排水を実現します。
「止水ゴムシート」が漏水を防止をするため、コンクリート劣化、剥落、鉄筋腐食による構造物の損傷等を防ぎます。(※接着剤の経年劣化は防げません)

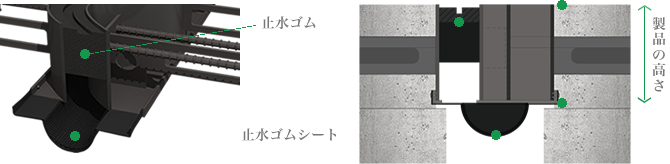

止水ゴム
一次止水ゴムの接続方法は、専用ブチルテープにて接着を行い、止水性能をUPさせる。
止水ゴムシート
二次止水シートは、専用プライマーにより、オーバーラップさせ接続させる。

ノンステップ・ジョイントの適用橋種紹介

鋼橋、RC橋、PC橋、直橋、斜橋、曲橋ヨコ目地、タテ目地など様々な橋種・用途に対応し長さは道路幅員に合わせて加工します。
※下記の仕様一覧表以外の規格にも対応出来ますのでお気軽にお問い合わせ下さい。

型式許容伸縮量(mm)許容床版遊間量(mm)製品重量(kg/1.8m)製品高さ(mm)
標準最大
NS-200~20(+-10)7490°~5°41100
NS-300~30(+-15)8990°~5°43100
NS-500~50(+-25)11490°~5°46100
NS-800~80(+-40)16490°~5°51100
NS-1000~100(+-50)19490°~5°56100
NS-1250~125(+-62.5)231.590°~5°63100
NS-1500~150(+-75)26990°~5°66100
NS-1750~175(+-87.5)306.590°~5°70100
NS-2000~200(+-100)34490°~5°75100
NS-2200~220(+-110)37490°~5°79100
NS-2300~230(+-115)38990°~5°83100
